三盛讲堂|工控自动化行业知识普及

作者: 无锡三盛 编辑: 三盛机电 来源: 发布日期: 2020.10.20 03:45:00

屏幕前的你,是否常常对工控领域的专有名词摸不着头脑?对各种电路元件的工作原理也迷迷糊糊?本周小编特别邀请了三盛机电工控专家来为大家讲一节工控知识普及课,让我们一起开启学习之旅吧!

STEP 1  何为工控

既然要学习工控,那么我们首先要搞清“工控”是啥。工控指的是工业自动化控制或者工厂自动化控制,不难看出,其核心在于实现“自动化”和“控制”。如何实现自动化控制?那就需要使用各种技术,比如计算机技术、微电子技术等,将机械、电子电气 、软件相结合,从而实现自动化、有效率、可控制的生产制造。

工控的含义理解起来有点太宏观了,我们今天就先从工业自动化控制的一个核心组成部分——电动机说起。

STEP 2  电动机

电动机,顾名思义,就是通电以后动起来的装置,用物理学能量转换角度来说,就是讲电能转化成机械能的一种装置。电动机的工作原理是磁场对电流产生力的作用,从而使电动机转动。

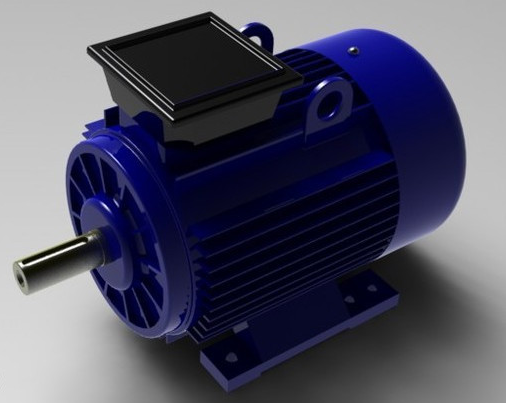

电动机

 电动机



STEP 3 电动机的保护和控制

如今,电动机大规模应用于工业生产,可以说是其中至关重要的组成部分,因而,对电动机的保护和控制就是其中必不可少的一个环节了。试想,万一短路了,电路电流过大,电动机直接烧坏了,岂不就悲催了?下面,就来介绍一下用于保护电动机的三个元器件——接触器、热继电器、断路器。

NO.1 接触器(Contactor)

接触器广义上是电流磁效应来控制触头闭合,从而达到控制负载的电器,当接触器线圈通电后,线圈电流会产生磁场,

产生的磁场使静铁芯吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,从而控制回路通断。

接触器受外部PLC控制,其中的辅助触头可以传递信号给PLC,告诉我们接触器是否正常工作。接触器通过控制电路通断来控制电动机的工作,是实现对电动机保护不可或缺的元件。

目前,施耐德品牌的接触器是市场上占有率较高的接触器,型号以LC”或者“LP”开头, LC表示交流控制线圈,LP则表示直流。接触器的选型也颇有学问,我们通常会根据常开常闭触电数、额定电流、线圈类型等参数来选择合适的接触器。

 接触器

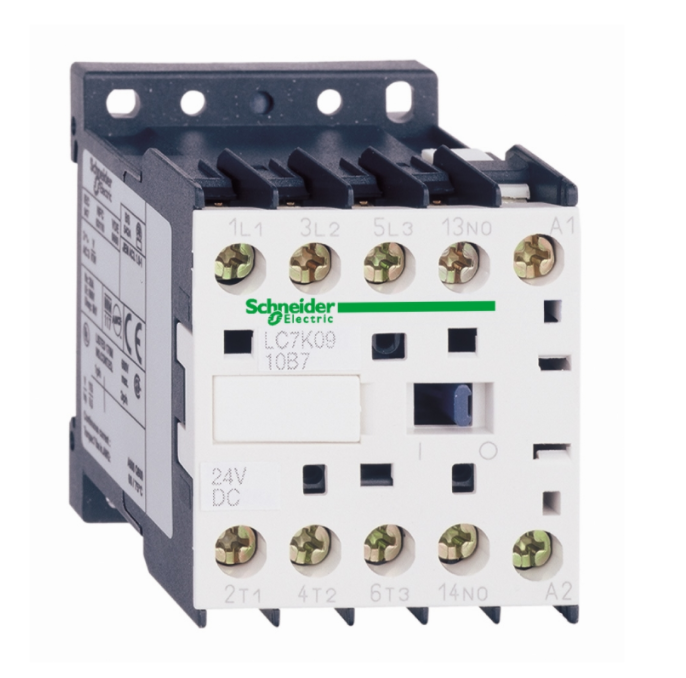

施耐德接触器

 NO.2 热过载继电器(Thermal Overload Relay

热过载继电器又称热继电器、热继。顾名思义,它是一种利用电流的热效应原理,为电动机提供过载保护的电器。(实际功率超过额定功率可称为过载)

热继电器通常装在继电器下方位置,其中的常闭触头和接触器的电磁线圈的控制电路串联。当电动机出现过载情况,通过热继电器的电流增大,通过热继电器元件中的电流增大,使其中的双金属片温度升高,弯曲程度加大,推动常闭触头断开,从而断开接触器线圈电路,切断电动机电流,从而使电动机得到保护。

施耐德的热继电器型号通常以LRD开头,在实际操作中通常可以通过热继电器的安装规格、电流规格和脱扣等级等参数来确定使用型号。

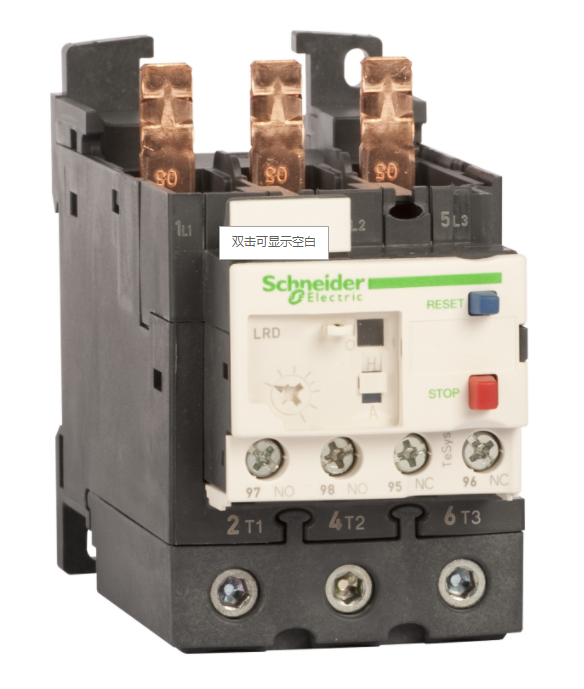

 施耐德热继电器

施耐德热继电器



在实际应用中,为了缩小体积,节省空间,热继电器和接触器常被设计成一个整体,它被称为热磁断路器,俗称空气开关。施耐德的热磁断路器,施耐德的热磁断路器型号通常以GV2”“ GV3 ”“GZ2”“GZ3”开头。

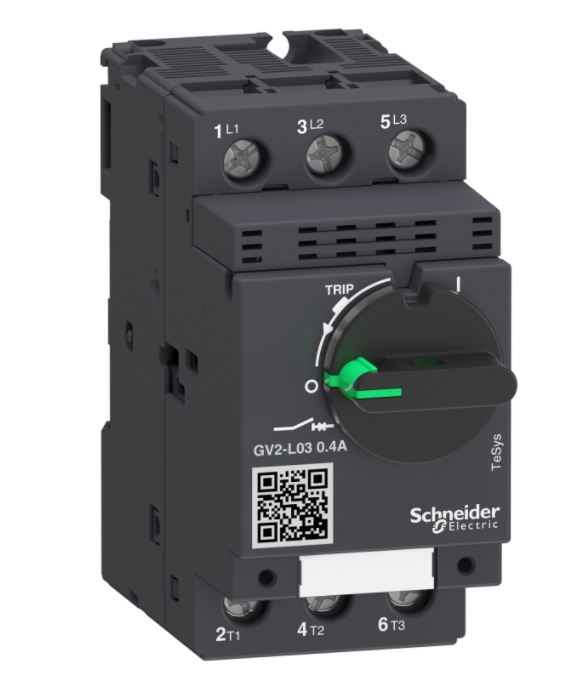

施耐德热磁断路器

施耐德热磁断路器

NO.3 断路器(Circuit Breaker

断路器是一种为电动机提供短路保护的开关装置。当电动机发生严重过载或者短路等故障时,断路器可以自动切断故障电路,防止事故扩大。断路器可以按其使用电压范围进行分类,一般将3kV以上称为高压断路器,3kV以下则为低压断路器。和接触器不同,断路器不直接受PLC控制,它常常用于检修,可手动开合,控制电路通断。

说到断路器,就不得不提起施耐德的osmart系列。施耐德osmart系列小型断路器以其紧凑的结构、简洁的设计、良好的绝缘性深受机器制造商们的喜爱。这个系列的小型断路器以“C32”“C65”开头,并且可以通过极数、脱扣曲线类型、额定电流等参数来确定使用型号,简单易用。

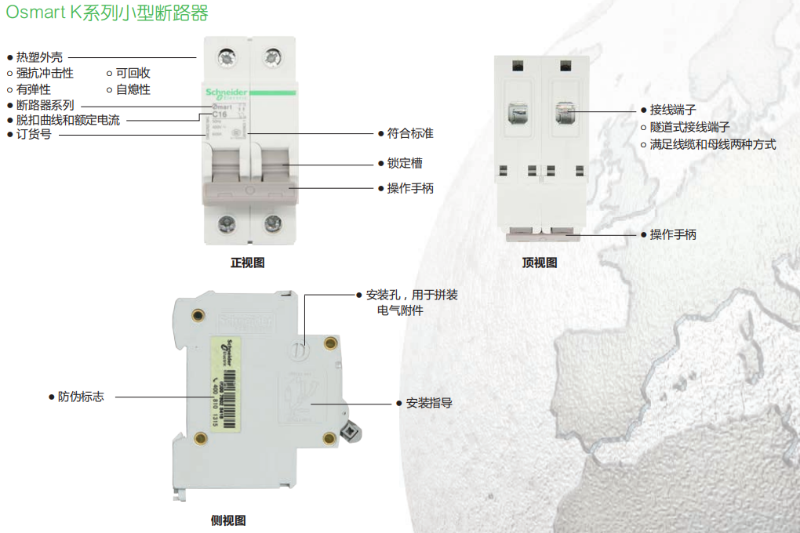

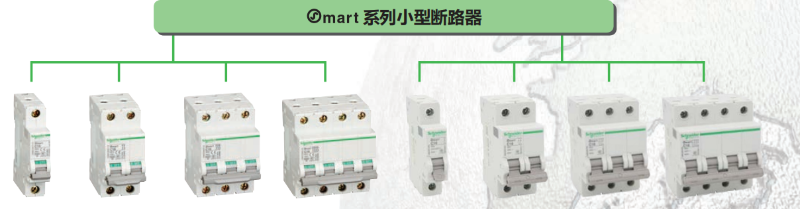

 施耐德osmart系列小型断路器

施耐德osmart系列小型断路器



本周的工控知识课堂就讲到这里,关注三盛机电官方微信公众号,关于电气和自动化的知识疑问都可以在这里找到专业答案。我们下周再见~
