盘点施耐德早期工控软件,老款施耐德工控软件你见过吗?

作者: 无锡三盛 编辑: 三盛机电 来源: 发布日期: 2020.04.15 09:21:00

施耐德电气作为全球自动化领域的专家,在工控领域有着极为完备的产品线和丰富的产品体系。作为与众多 硬件产品配套的软件产品,施耐德功能强大而又类目繁多 的工控软件基本上都是免费提供给客户使用的。随着 市场以及用户需求的变化,工控软件也随着电气产品硬件的升级换代而不断的推陈出新。无锡三盛机电作为施耐德电气20多年合作伙伴 ,今天“追本溯源”,为大家介绍几款施耐德早期工控软件。

一、NEZA系列PLC编程软件PL707WIN1.01

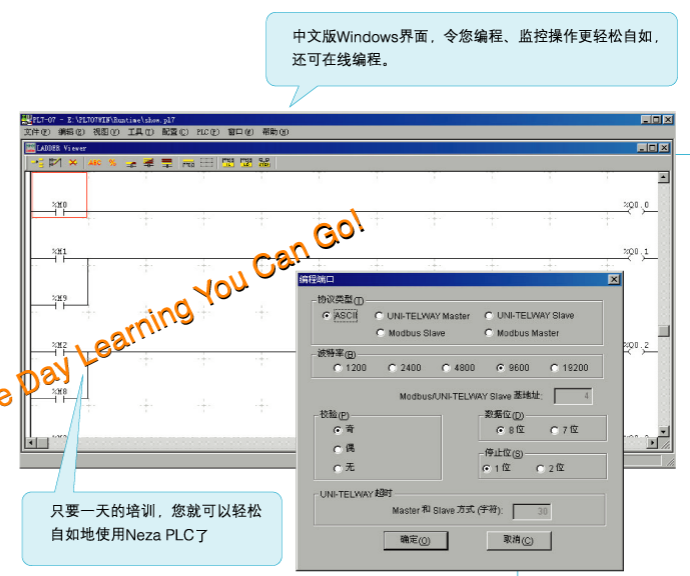

NEZA系列PLC编程软件PL707WIN1.01

首先介绍的是施耐德小型自动化产品系统PLC:NEZA系列PLC的编程软件:PL707 WIN 1.01。NEZA系列小型PLC当时作为和西门子S7-200系列进行竞争的产品,具有简单、实用、高性价比的优点,对应的编程软件也具有简单,易学习易上手的特点:可以通过梯形图或指令列表进行编辑程序,可以对所选的功能进行方便的配置,可以变量编辑,数据编辑,在线和离线编程,上传和下载程序等,它的后续版本升级到1.10。随着NEZA系列的退市,该软件退出了历史舞台,不过网上还能找到它的身影,某些设备的升级换代什么的,也许还要它发挥余热。

二、TWIDO系列PLC编程软件TWIDOSOFT V3.5/TWIDOSUITE V2.15C

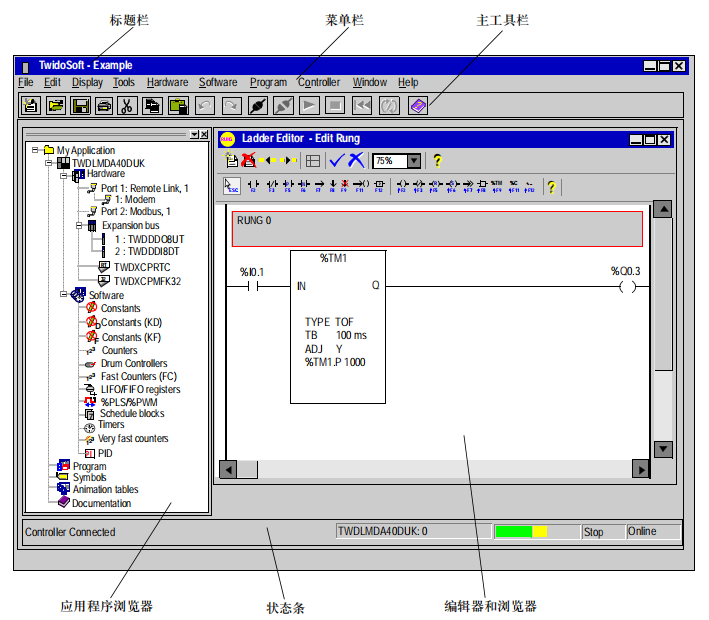

MICRO系列PLC编程软件PL7 MICRO软件TWIDO系列PLC编程软件TWIDOSOFT V3.5

接着介绍施耐德另一款小型自动化产品:TWIDO系列PLC的编程软件:TWIDOSOFT V3.5和TWIDOSUITE V2.15C,相比于NEZA系列,Twido PLC从10点到264点,既有一体式,又有模块式,配置灵活,功能更强更全,符合国际标准。TWIDOSOFT 是一个32位的基于Windows操作系统的软件,可以运行在Win98sp2,Win2000和WinXP上,它的特点是:标准的Windows用户接口,用于Twido控制的编程和配置,用于控制器的通讯和控制。可以采用梯形图,指令列表和Grafcet语言进行编程;其他的功能配置,符合配置,数据编辑,在线离线编辑,程序的上传下载等等功能,继承施耐德软件一贯简洁,易学习易上手的特点,特别值得一提的是:数据处理编程指令简单易记,不用记忆繁杂的指令(如其他品牌PLC);TwidoSuie软件在功能配置上采用图形化界面,更好操作记忆,对通讯,如CANOPEN的配置超简洁,除了常用功能外,对简洁功能:如定时器,计数器;高级功能:如PID、HSC、PWM、PTO的配置特别直观,简洁易上手,也可以很方便的查看PLC的资源使用情况。

因为Twido PLC也已退市,相应的软件也退出了历史舞台,但因为市面上还有大量的设备采用了Twido系列的PLC,所以这两款软件离真正退出还有一段时间。

三、MICRO系列PLC编程软件PL7 MICRO软件

下面再介绍施耐德的另一款小型自动化产品:MICRO系列PLC的编程软件,PL7 MICRO软件。MICRO PLC是一款模块化,高集成度,高性能的,涵盖28-256点的系列化产品。它分为TSX 37-05/08/10/21/22共5款CPU产品。而PL7 MICRO软件就是在Windows下用于TSX 37 PLCs操作的编程软件,它提供:梯形图,指令表编程,软件符合IEC 1131-3标准,它具有单任务和多任务结构,可以符号编程,具有基本指令,高级指令,具有变量编辑,配置编辑,程序编辑,文件编辑,调试工具,诊断,在线帮助等功能。该软件功能强大,特别是数据处理功能,数学公式,数学计算等可以写在一条指令里,这对于编辑程序,阅读程序等十分便捷。MICRO系列PLC一直没在国内生产过,现在在国内购买好像也不方便,只是国内曾经进口的一些机器设备上使用了MICRO PLC,可能在维护中会碰到,在新产品上几乎不会再使用MICRO系列PLC,因为现在施耐德有更多的PLC系列可以选择,如M218、M241、M258、M262、M580等系列的PLC。

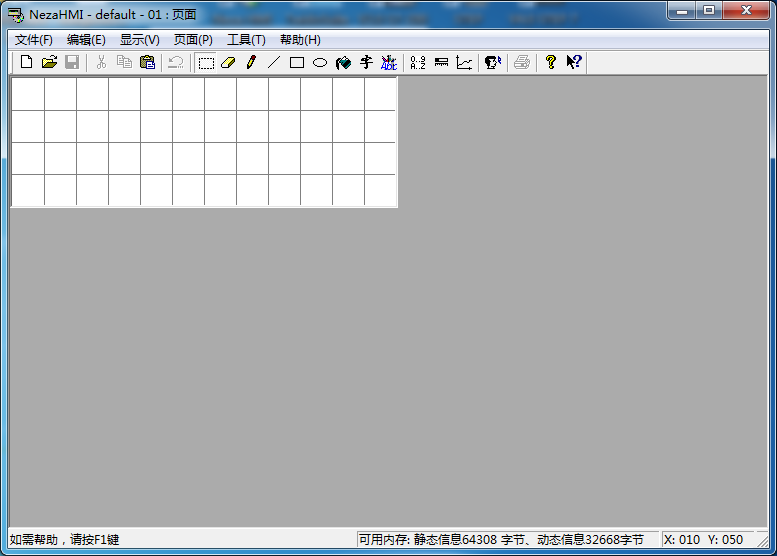

四、Neza HMI 2行/4行中文图形显示面板编程软件NEZA HMIConfiguarator V2.0/V3.0

微信图片_20200410161854

Neza HMI 2行/4行中文图形显示面板的编程软件:NEZA HMI Configuarator V2.0/V3.0,它是专门为Neza HMI度身定制的配置软件,该软件简便易用,通过该软件,可以把过去被看作复杂工程的HMI配置,变成轻而易举,弹指之间即可完成的愉快的工作。利用该软件,可以添加显示静态文字、图形;动态文字、数值;可以添加棒状图和实时趋势图,可以显示数值或设定数值;可以支持页面切换,密码保护等功能,支持多种通讯方式配置,可以使用HMI/PLC交互控制等。

五、Magelis 5.7/10.4寸触摸屏编辑软件XBT-L1003/L1004

最后介绍一下另一款人机接口:Magelis 5.7/10.4寸触摸屏,对应的编辑软件是XBT-L1003/L1004,该软件主要用于XBT-F01/F02/F03,TXBT-F02/03的配置和图形化编程。因为目前该系列的图形终端国内采用的很少,常见于进口设备,故现在使用该软件,熟悉该软件的人员也不多见了。施耐德现在主推的人机界面是XBTGT,GXO,GXU,GTO等系列,相应的软件编程软件变成了VIJEO DESIGNER 或VIJEO DESIGNER BASIC。

以上介绍的软件产品均为施耐德早期的工控软件,现在几乎已不再使用,但部分电气工程师进行设备维护时可能还会碰到,希望能够帮到看这文章的您,谢谢!
