M238与LEX23A用CANopen通信

作者: 编辑: 来源: 发布日期: 2018.04.13 02:49:00

实验工具:1、PLC:TM238LFDC24DT,

2、SERVO:LXM23AU07M3X,

3、MOTOR:BCH0802032AEC

4、PLC与SERVO的CANOPEN通信线。

5、终端电阻,120欧。

6、PC与M238编程线。

实验准备:1、PLC与SERVO的CANOPEN通信线的制作。

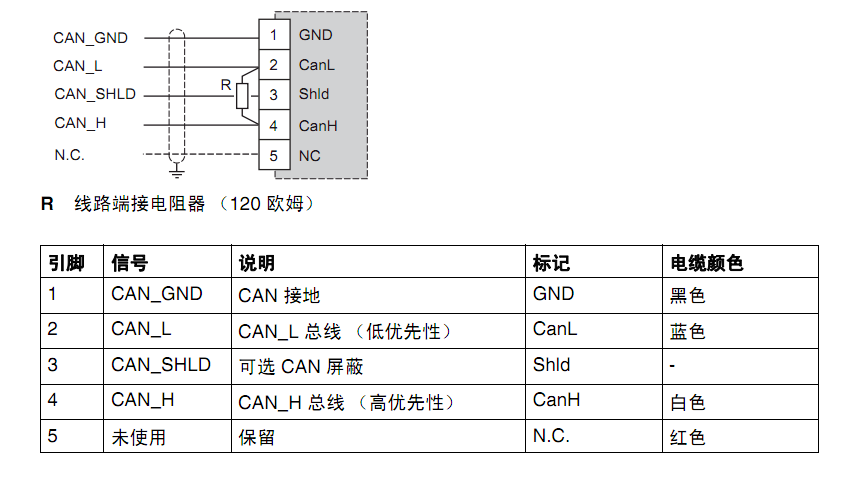

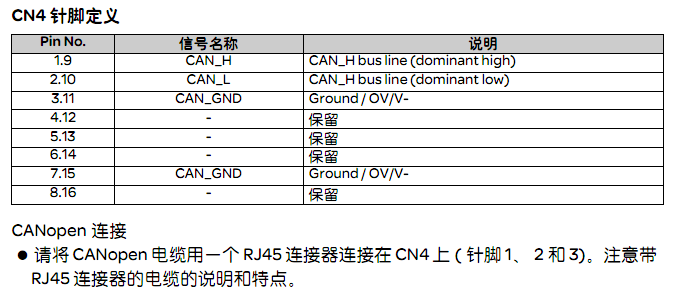

SERVO的CANOPEN口定义:



M238的CANOPEN口定义:



2、SERVO参数的定义:

模式的选择:P1-01

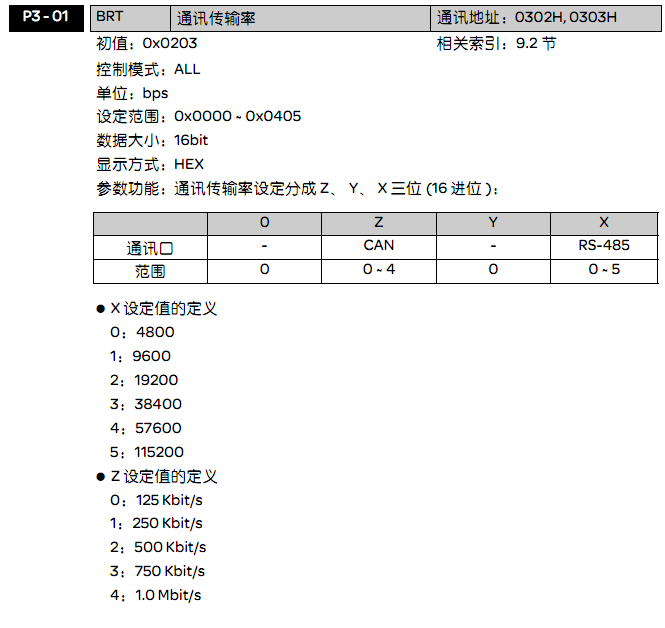

CANOPEN波特率设定:P3-01

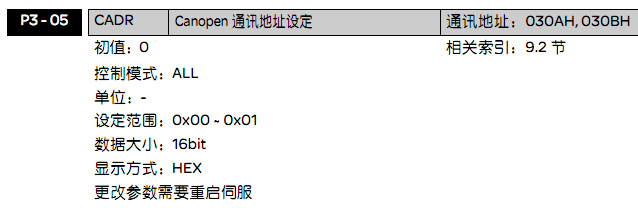

CANOPEN地址定义:P3-05

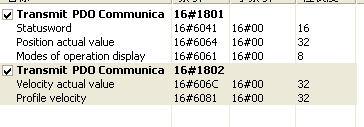

PLC的参数设定:

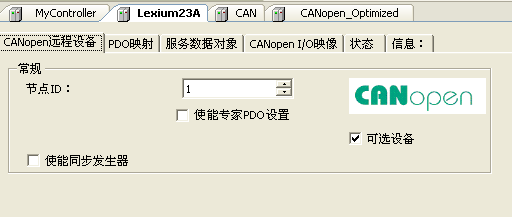

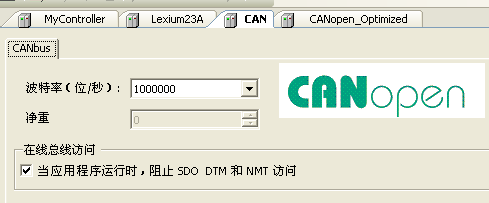

波特率设定




地址设定:




控制状态字:




反馈状态字:




实验小结:

1、 要把P1-01设定为CANOPEN模式。


位置模式:

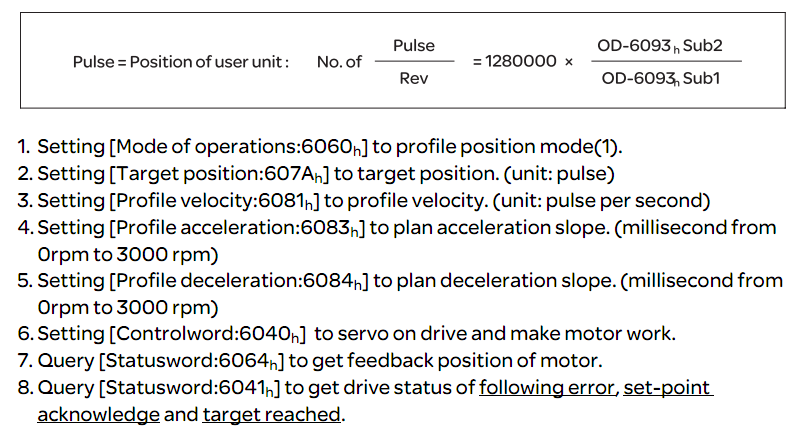

1、选择位置模式6060H为1,然后设定目标位置607AH,速度,加速度,减速度,写控制字。

写控制字6040H,状态返回6041H.

0                 250H

6                 231H

7                 233H

F                 637H

1F                2237H    伺服在执行中。

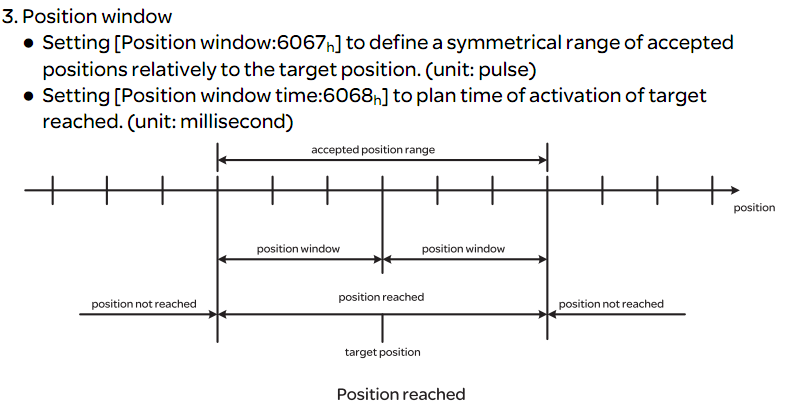

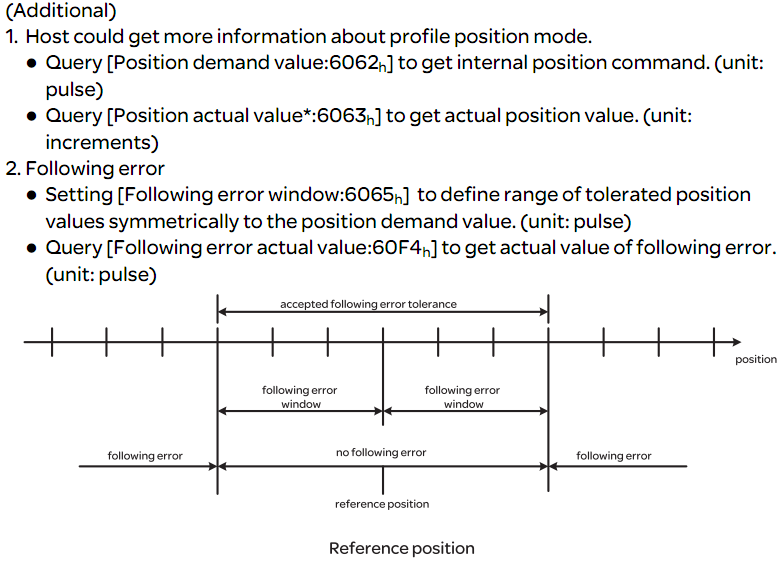

附加信息:








设定参数

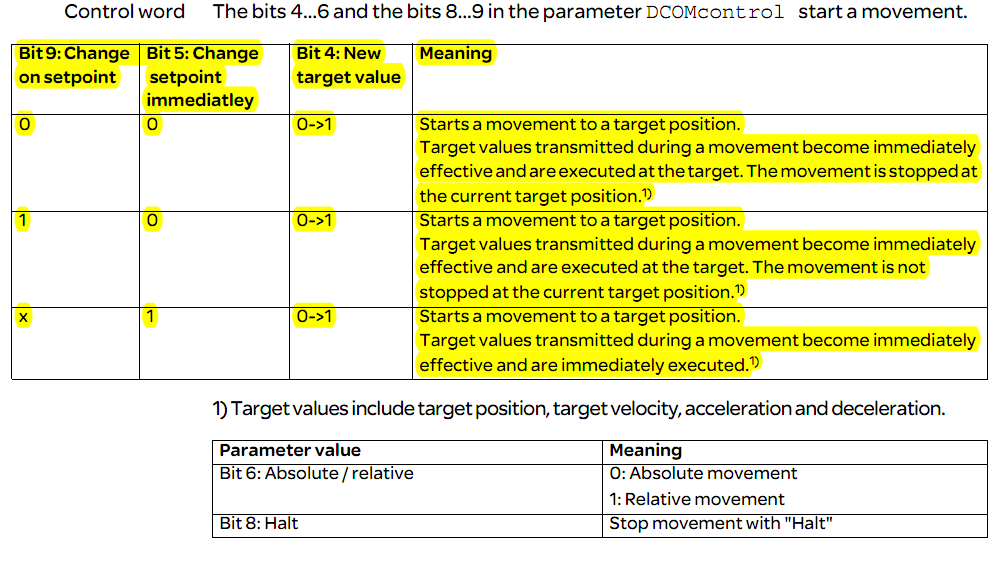

控制字的定义:

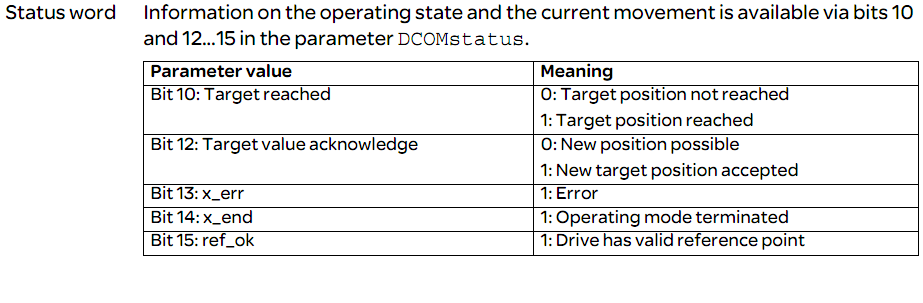

状态字:
