多台温控表与威纶通触摸屏间的通讯

作者: 编辑: 来源: 发布日期: 2018.03.12 02:31:00

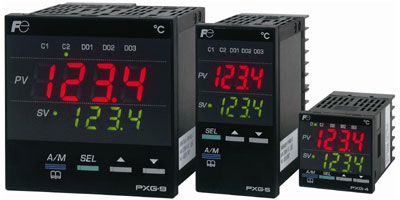

温控表是工控过程中经常会用温度控制器,在使用温控表的过程中最常见的问题便是通讯问题。前段时间,有使用威伦通触摸屏的客户遇到问题,希望我们帮忙解决。主要是以下两个问题:

第一:多台温控表与触摸屏通讯的参数设定。

客户使用的是TK6070IH触摸屏,和32台温控表做MODBUS通讯,每个站需要设定4-8个参数,总计要设定200个左右的参数。最终用户觉得太麻烦,效率低。要求我们做一个总设定的参数,然后保留各个参数能够单独设定的功能。这个问题,使用了触发式资料传输这个功能解决,每个站只需做一次批量传输的配置即可。修改完参数后,手动触发按钮就能完成所有参数的修改,当然也保留了参数单独设定的功能。

2009216171614



第二:温度低的时候会有几个站通讯不上,估计是气温低,元器件受到影响。为此我们提供了三个解决方案:

1. 把触摸屏换成MT6071IE,原来的TK6070IH只有一个RS485口,满足不了需求。而MT6071IE带有两个RS485口,可以同时使用,这样每个口只需带16个站。

2. 新增一台TK6070IH,同样是每台屏带16个站,降低通讯压力。

3. 可以加装一个485的信号放大器,用来增强和稳定通讯信号。

177011134703311
