电气控制电路图组成及绘制方法解析-三盛机电小课堂。

作者: 三盛机电小编 编辑: 三盛机电官网 来源: http://www.ssjd99.com 发布日期: 2018.08.07 10:27:00

       电路图是采用国家规定的图形符号和文字符号并按工作顺序排列,详细表示电路、设备或成套装置的全部基本组成和连接关系,而不考虑其实际位置的一种简图。通常来讲电气控制电路图通常由主电路和辅助电路两部分组成。

       主电路(也称动力电路)是通过强电流的电路,辅助电路是通过弱电流的电路。主电路包括电源电路、受电的动力装置及其控制、保护电器支路等,是由电源开关、电动机、熔断器、接触器主触头、热继电器热元件等组成。而辅助电路一般是生产机械设备的辅助电路,包括控制电路、照明电路和信号电路等,是由各类接触器、继电器的线圈及其辅助触点,接钮、限位开关的触点及照明信号灯等组成。

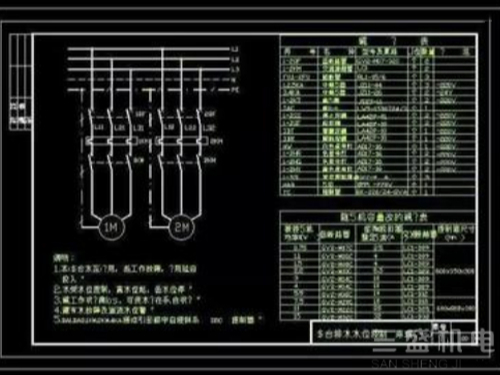

电气控制电路图

       在电路图上,主电路、控制电路、照明电路和信号电路应按功能分开绘制。一般将主电路画在图纸的左侧,控制电路、照明电路和信号电路画在图纸的右侧。主电路的电源电路画成水平线,相序L1、L2、L3自上而下排列,中性线N和保护地PE依次画在相线下面。主电路,即每个受电的负载(即动力装置,如电动机)及控制电器(如接触器主触头)、保护电路支路(如熔断器,热继电器热元件)等,应垂直电源电路画出。

       控制电路和信号电路应垂直画在一条水平电源线和水平中性线N之间、两条或几条水平电源线之间。电器的线圈、信号灯等耗能元件直接连接在下方水平电源线上或N水平线上,而控制触点连接在上方水平电源线与耗电元件之间。
