电气大神手绘施耐德atv71变频器电路图,速来膜拜!

作者: 编辑: 来源: 发布日期: 2018.10.09 01:57:00

今天小编了解工控知识,竟然看到了一位理论结合实践的电气大神手绘出了一份施耐德atv71变频器电路图,大家跟着三盛机电的小编一起来看看吧!

本文图文来自工控论坛微信原创作者一剑西来!以下是该文章内容及大神手绘电路图。

最近维修了几台施耐德71的变频器,感觉施耐德变频器是比较难修的变频器,特花了点时间绘制了电路图,分享给广大电气人。

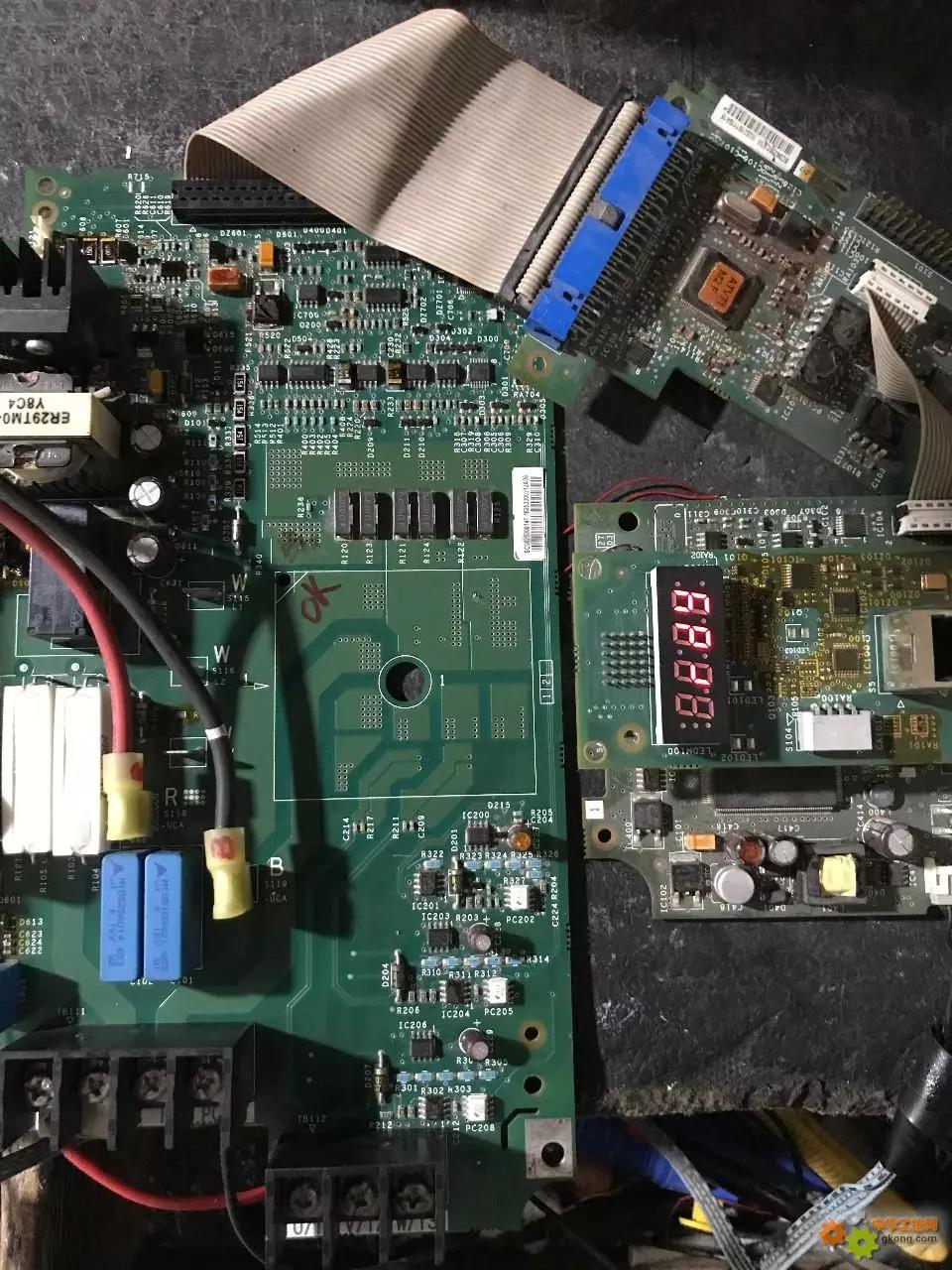

atv71电路板

开关电源图

这是开关电源图,本机开关电源采用比较成熟的电源震荡芯片TL2844,现简单介绍下工作过程:

1:开关电源启动过程,启动支路由电源滤波板主电源经降压,稳压后提供20.5V经ZD602,R624加至TL2844第7脚,芯片得电工作后由6脚输出激励脉冲去驱动开关管,开关电源工作后,TL2844第7脚电压由D608 C602提供二次电压。
2:震荡电路,TL2844得电后,其8脚产生5V的基准电压经8.25K和其4脚外接震荡定时电容和内部组成,控制震荡器的震荡频率。

3:稳压电路,开关电源工作后,由D608 C627整流滤波产生16V电压,此电压就作为稳压取样电压,经D606 R619 R618分压后加至TL2844第1脚和2脚,1脚是其内部误差放大器的输出端,2脚为反馈电压输入端,此电压与其内部误差放大器同相端的2.5V基准电压进行比较,产生误差电压,从而控制6脚输出的脉冲宽度,从而达到稳压作用。

母线电压检测电路

这是母线电压检测电路,母线电压经S118插座,R107-R111降压,R112 R113分压后作为母线电压检测电压,此电压为2.9V,送至S100第8脚,经R112 R113分压后取出A2电压(1.5V),作为变频器输出电压检测运放,比较器的基准电压。

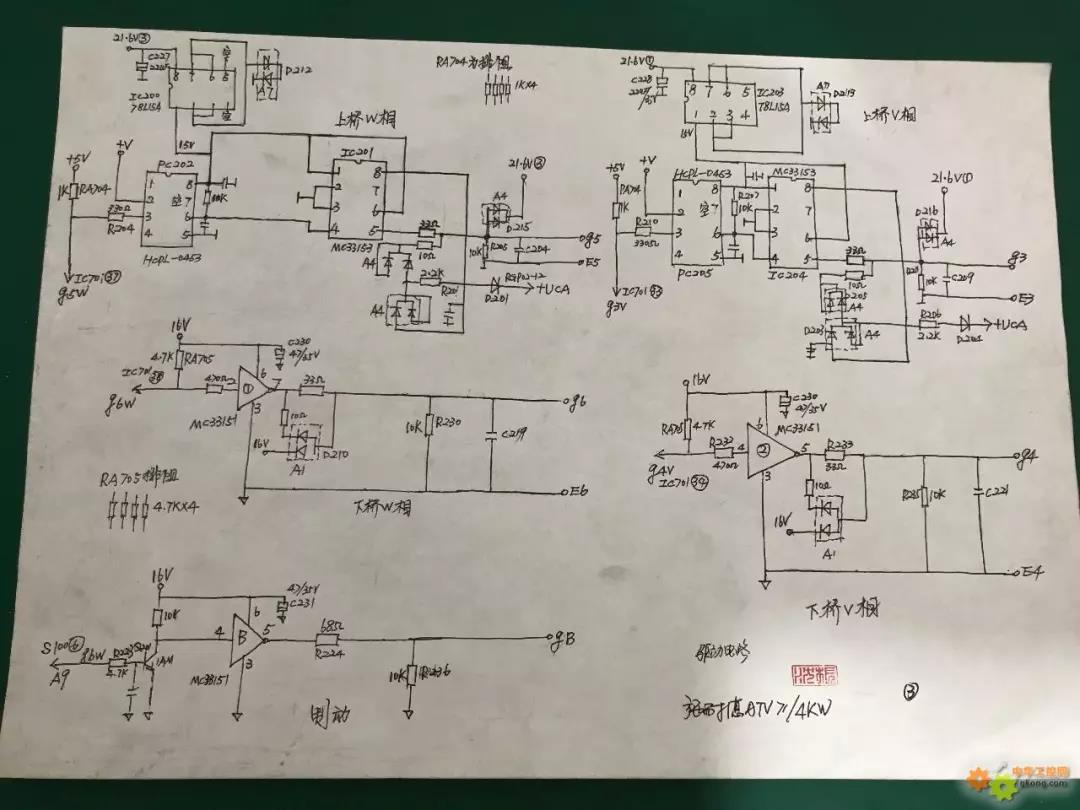

IGBT驱动电路

这是IGBT驱动电路,以W相为例,上桥驱动电路由PC202,IC201 IC200组成,驱动脉冲由IC701第37脚输出,经PC202隔离,放大后由其6脚输出,经IC201第5脚输出脉冲信号。下桥驱动电路由MC33151组成,IC701第38脚输出驱动信号经470欧姆电阻进入MC33151第1脚,7脚输出下桥驱动信号。上桥驱动电路工作电压由IC200(78L15)提供,下桥由16V电压提供,此驱动电路无需屏蔽就可以正常工作,驱动静态无截至负压。

电流检测电路

此图为电流检测电路,此机没有采用传统的电流互感器作为电流采样,可能是功率比较小的缘故吧。此电路是将串联在母线负极康铜丝电阻作为检测取样,检测其两端压降进行放大处理后输出IV IV IW电流信号输入到IC701,此检测电路在静态状态下其输出的电流采样信号为0,在动态状态下检测的压降信号进入由TLC274组成的电压跟随器后直接作为采用信号输入至S100第9 11 13脚,由LW006进行处理后输入IC100,同时,此3路采用信号经2个LM239组成的窗口比较器处理后作为脉冲传输检测信号输入IC701。

此帖为一气呵成,由于水平有限,难勉有错误,请谅解,欢迎交流。

看过这份电气大神手绘的施耐德atv71变频器电路图,你有没有学到点什么呢?欢迎与我们交流沟通,共同探讨施耐德变频器等电器产品的维修知识!
