吹膜机收卷变频器控制系统应用案例解析-无锡三盛机电客户案例

作者: 无锡三盛 编辑: 三盛机电 来源: 发布日期: 2018.12.11 10:52:00

今天无锡三盛机电为大家介绍一种针对吹膜机收卷的恒张力控制系统,在保证收卷工艺的同时可显著提高设备的操作简易性和可靠性的吹膜机收卷变频器控制系统应用案例。

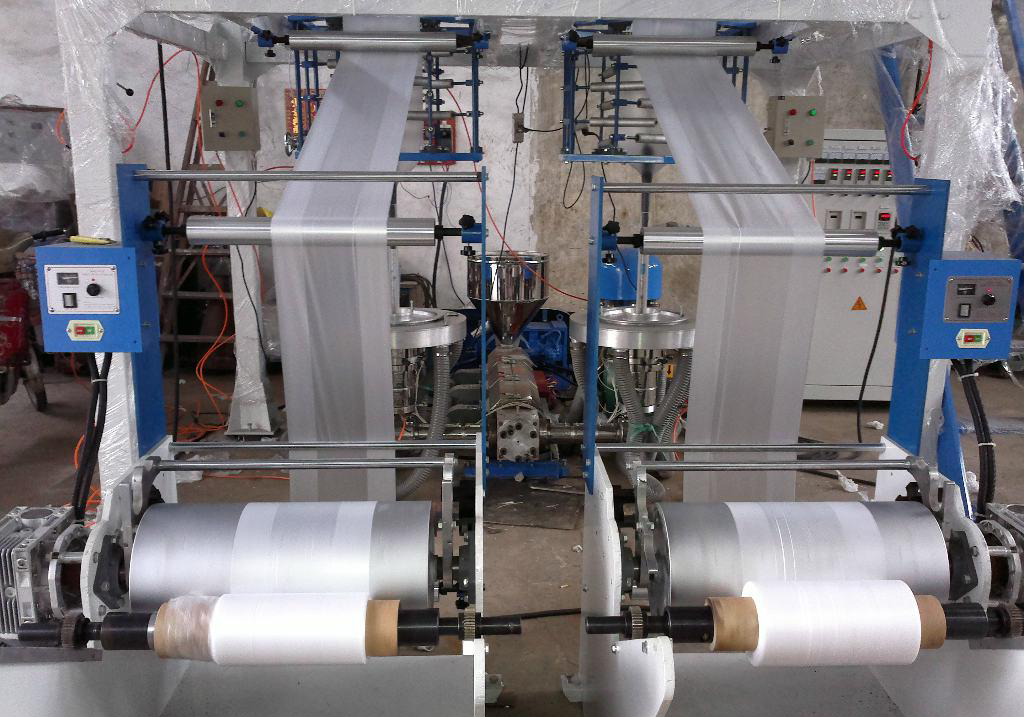

吹膜机收卷变频器控制系统应用

吹膜机收卷变频器控制系统应用

收卷的恒张力控制,是按照工艺将系统收卷所需的张力及空、满盘卷径设置到张力卡,张力卡根据运行线速度,计算出当前卷径,进而得到收卷所需的转矩并将其给到变频器,再由变频器进行转矩控制。在收卷过程中,系统可自动实时计算当前的卷径,以保证收卷张力的恒定。同时系统张力锥度的设置可使材料较好的卷曲成型。收卷变频器采用闭环矢量模式,通过模拟电位器给定张力(收卷变频器的模拟输入端AI1),线速度由牵引变频器的AO1模拟输出端接入收卷变频器的AI2(4~20mA)。系统运行中,根据当前的线速度、运行频率、张力及张力锥度等参数设置自动计算卷径并实时调节输出转矩,保证收卷过程中薄膜张力的恒定。

吹膜机收卷变频器控制系统应用方案可使收卷过程中薄膜张力非常稳定,并能根据前级速度及收卷过程中张力的变化自动调节,对于具有多个收卷系统的机型还可实现相互间的平稳切换,整个系统运行稳定可靠,目前已成功的应用于无锡三盛机电服务的多个吹膜机收卷系统中
